Construction de la locomotive à vapeur   erste Grafik eine Grafik zurück eine Grafik vor letzte Grafik

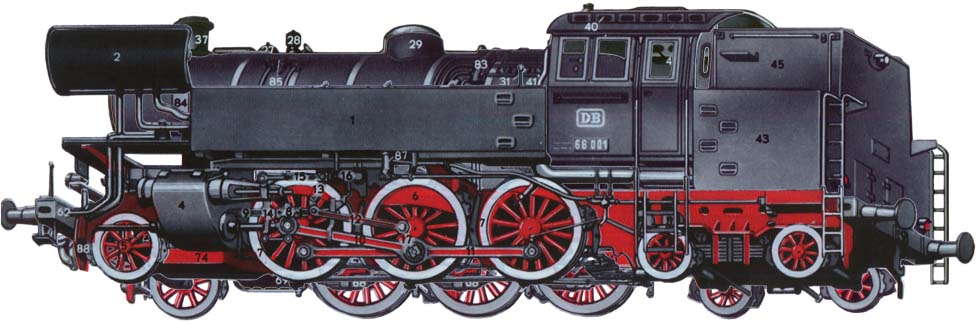

Baureihe 66


1 Soute à eau (latérale)
2 Ecran pare-fumée
3 Lanterne de signalisation
4 Moteur à vapeur
5 Essieu porteur
6 Essieu moteur
7 Essieu accouplé
8 Crosse
9 Glissière (de la crosse)
10 Bielle motrice
11 Bielle d'accouplement
12 Bielle d'excentrique
13 Coulisse
14 Levier d'avance
15 Bielle de commande du tiroir
16 Levier de relevage
17 Contre-manivelle
18 Caisse à sable (Dôme de sablière)
19 Piston
20 Tiroir de distribution cylindrique
21 Boîte à feu (chaudière verticale)
22 Corps cylindrique (chaudière longitudinale
23 Boîte à fumée
24 Porte de boîte à fumée
25 Pompe à air
26 Soupape d'aspiration d'air (vanne Ricour)
27 Cloche
28 Sifflet à vapeur
29 Couvercle de dôme
30 Soupape de sûreté de la chaudière
31 Regard de lavage
32 Tringle de commande du régulateur de vapeur surchauffée
33 Trappe d'accès au régulateur de vapeur surchauffée
34 Enveloppe de chaudière
35 Isolation thermique
36 Plaque tubulaire de la boîte à fumée
37 Cheminée
38 Pare-escarbilles (pare-étincelles)
39 Conduite de vapeur d'échappement pour le réchauffeur
40 Clapets d'aération
41 Conduit (évent) de dégazage du réchauffeur d'eau par mélange
42 Cabine de conduite
43 Soute à eau (arrière)
44 Conduite d'alimentation d'eau
45 Soute à charbon
46 Console de changement de marche
47 Robinet de frein
48 Collecteur de surchauffe / régulateur de vapeur surchauffée
49 Tuyaux d'admission de vapeur
50 Tubes de surchauffe
51 Tubes bouilleurs et à fumée
52 Boîte à tiroir
53 Cylindre à vapeur
54 Foyer
55 Chambre de combustion
56 Tirant transversal
57 Tirant de ciel
58 Entretoise latérale
59 Regards de lavage (petits)
60 Cadre
61 Support de la boîte à fumée
62 Traverse de tamponnement
63 Colonne d'échappement
64 Réservoir principal
65 Réservoire auxiliaire
66 Cylindre de frein
67 Palier d'essieu
68 Ressort de suspension
69 Balancier
70 Essieu de guidage
71 Grille
72 Cendrier
73 Clapets de cendrier
74 Essieu Bissel
75 Tuyau du régulateur
76 Robinet d'isolement du tuyau de régulateur
77 Dôme de vapeur
78 Tomme de frein à main
79 Outils à feu
80 Ouverture de prise du charbon
81 Porte de foyer
82 Voûte (non dessinée)
83 Prise de vapeur saturée
84 Prise de vapeur surchauffée
85 Chapelle d'introduction
86 Timonerie de frein
87 Pompe d'alimentation du réchauffeur d'eau
88 Chasse-corps

Un clic de souris sur les chiffres marque l'élément sur l'image, un clic sur la dénomination mène au glossaire technique de la locomotive à vapeur.
