Cendrier

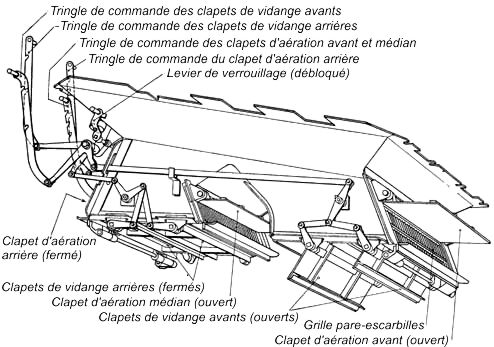

Sous la grille, on trouve le cendrier qui récupère les scories tombant au-travers des espaces de la grille durant la marche ou qui y sont évacuées lors du nettoyage de la grille. Le cendrier est composé de tôles rivées ou soudées ensembles et fixées au cadre de foyer par des clavettes insérées dans les fentes de tiges filetées. Devant et derrière, parfois sur les côtés, se trouvent les clapets de cendrier, par lesquels on peut régler le tirage du feu. Au fond du cendrier se trouvent plusieurs clapets de vidange, commandés de la cabine de conduite au moyen d'une commande unique. Des tuyaux percés de trous de faible diamètre servent à arroser les résidus incandescents pour les éteindre. On doit éviter l'accumulation des cendres dans les cendriers, sinon le passage de l'air est gêné et les escarbilles chaudes brûlent les barreaux.

Cendrier

Cendrier

Laurent Voisin - www.voisin.ch (repris du fabuleux travail d'Andreas Schäfer - www.dlok.de)
