Entretoises

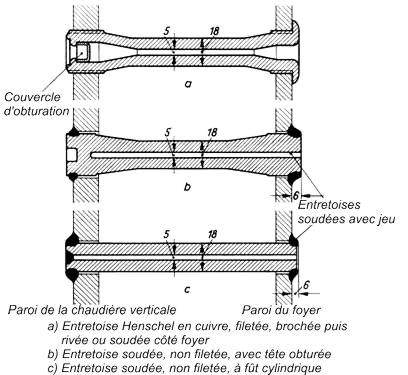

Sans un ancrage adapté des surfaces plates, les parois du foyer et de la  boîte à feu (chaudière verticale) se déformeraient sous l'effet de la pression et auraient ainsi tendance à s'écarter. Les parois latérales sont ainsi reliées l'une à l'autre par des entretoises insérées et fixées dans les parois du foyer et de la boîte à feu. L'espace entre les entretoises dépend de la pression nominale de la chaudière et de la résistance des tôles de chaudière. La plus grande rigidité des foyers acier permet un plus grand espacement des entretoises que sur les foyers cuivre. Les entretoises entre le ciel de foyer et la partie supérieure du manteau de la boîte à feu sont désignées comme tirants de ciel; entre les parois du foyer et de la boîte à feu, on trouve les entretoises (latérales).

Entretoises

Laurent Voisin - www.voisin.ch (repris du fabuleux travail d'Andreas Schäfer - www.dlok.de)
