Tirants de ciel de foyer

Le ciel de foyer et l'enveloppe de la partie postérieure de la chaudière sont reliés par des tirants de ciel espacés d'environ 100 mm les uns des autres (en fonction de la surface). Sur les foyers en cuivre, les tirants de ciel de devant (une ou deux rangées) sont fixés à des étriers. Sur les foyers acier, les étriers ne sont pas nécessaires car la plaque tubulaire ne se dilate pas autant. Sur une chaudière, seul un nombre limité d'entretoises cassées est toléré par paroi, sans quoi elle pourrait s'arracher. (voir aussi entretoises latérales).

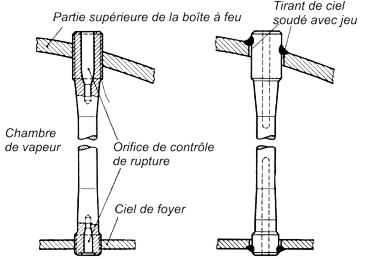

Tirants de ciel

Tirants de ciel
