Partie postérieure de la chaudière

La partie postérieure de la chaudière se compose de la boîte à feu (chaudière verticale) et du foyer. La boîte à feu (chaudière verticale) le plus souvent composée de trois éléments rivés entre eux : paroi avant de boîte à feu, paroi arrière de boîte à feu et manteau de boîte à feu. La paroi antérieure de la boîte à feu se termine par une collerette semi-cylindrique qui forme, avec la partie supérieure du manteau, un cylindre rivé au corps cylindrique de la chaudière (chaudière longitudinale). Sur les machines les plus anciennes, le manteau ne se compose pas d'une seule pièce, mais de la partie supérieure de la boîte à feu et des parois latérales de la boîte à feu. Sur les chaudières soudées des locomotives unifiées construites dès 1950 la paroi avant de la boîte à feu est prolongée par un long demi-cylindre; il forme avec la partie supérieure de la boîte à feu également prolongée, la chambre cylindrique qui reçoit la chambre de combustion.

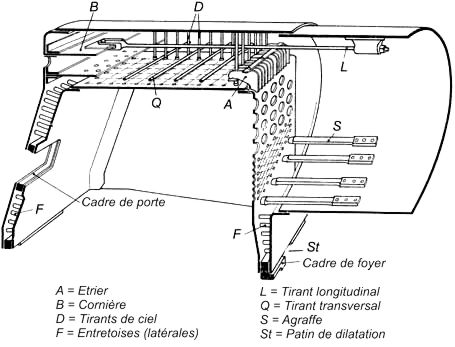

Ancrage de la partie postérieure de la chaudière
