Les quatre positions les plus importantes du tiroir

Les quatre positions du tiroir, déterminant également l'une des quatre phases de travail dans le cylindre, sont encore une fois présentées à l'image de la distribution Heusinger, comme elles étaient décrites au début dans la description de la distribution avec les diagrammes de pressions.

Position I : Début de l'admission de vapeur (fig. 96)

L'admission de vapeur commence lorsque l'arrête de distribution du recouvrement d'admission du tiroir quitte l'arrête de la lumière du canal de vapeur. Le tiroir s'éloigne ici de l'arrête du canal de vapeur.

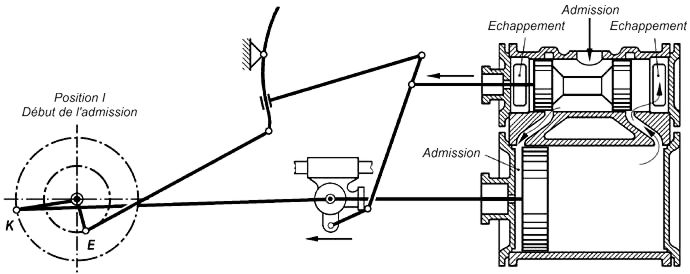

Fig. 96 Début de l'admission
Fig. 96  Début de l'admission

Position II : Début de la détente de la vapeur (fig. 97)

La détente de la vapeur commence dès que l'arrête de distribution du recouvrement d'admission du tiroir coupe l'arrête de la lumière du canal de vapeur lors du retour du tiroir. Le tiroir se déplace ici par-dessus l'arrête du canal de vapeur.

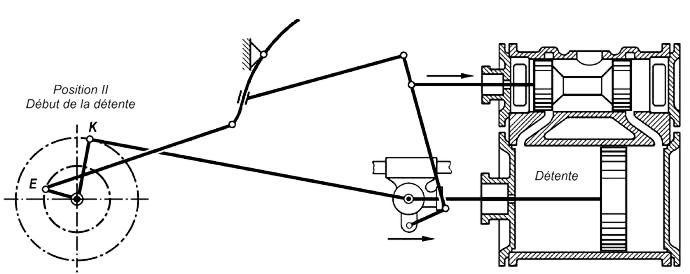

Fig. 97 Début de la détente
Fig. 97  Début de la détente

Position III : Début de l'échappement de vapeur (fig. 98)

L'échappement de vapeur commence lorsque l'arrête de distribution du recouvrement du tiroir quitte l'arrête de la lumière du canal de vapeur. Le tiroir s'éloigne ici de l'arrête du canal de vapeur.

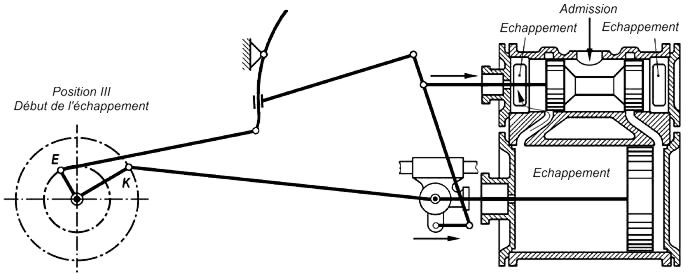

Fig. 98 Début de l'échappement
Fig. 98  Début de l'échappement

Position IV : Début de la compression (fig. 99)

La compression commence lorsque l'arrête de distribution du recouvrement d'échappement du tiroir coupe à nouveau l'arrête de la lumière du canal de vapeur. Le tiroir se déplace ici par-dessus l'arrête du canal de vapeur.

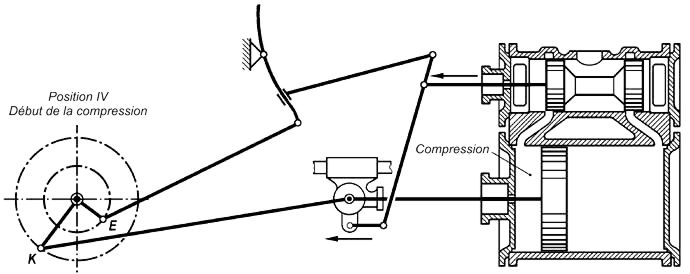

Fig. 99 Début de la compression
Fig. 99  Début de la compression

Voir aussi :
distribution
distribution intérieure
distribution extérieure
Tabelle Lonorm 2 (distribution Heusinger)

Quelle: Dampflokomotivkunde, Eisenbahn-Lehrbücherei Band 134, 1. Aufl., Josef Keller Verlag, Starnberg 1957

Laurent Voisin - www.voisin.ch (repris du fabuleux travail d'Andreas Schäfer - www.dlok.de)
