Cylindre de frein

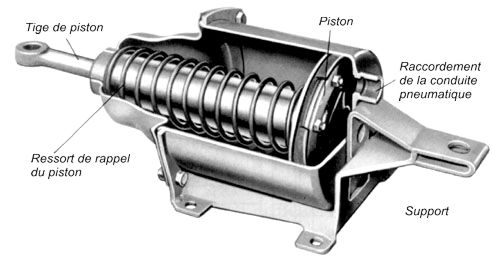

Chaque véhicule dispose d'un frein à air comprimé et de ce fait d'un ou plusieurs cylindres de frein. Un cylindre de frein se compose d'un corps de cylindre dans lequel se trouve un piston actionné par une pression d'air comprimé. Une tige de piston fixée au piston transmet l'effort de freinage à la timonerie de frein. Des ressorts veillent à ce que le piston et la timonerie de frein retournent en position de fin de course lorsque le cylindre de frein se vide afin que les sabots de frein n'appuient pas contre la roue en position desserrée.

Cylindre de frein

Cylindre de frein
