Série 87
Locomotive-tender pour trains marchandises
|
| Disposition d'essieux | E h2 |
| Année de construction | 1927 |
| Machines construites | 16 |
| Dernière mise hors service | 1956 |
| Essieux
moteurs et accouplés
Ø | 1100 mm |
| Essieux porteurs
Ø avant | - |
| Essieux porteurs
Ø arrière | - |
| Empattement rigide | 3400 mm |
| Empattement total | 6200 mm |
| Longueur hors tampons | 13 300 mm |
| Vitesse maximale | 45 km/h |
| Puissance | 940 CV |
|
| Timbre de chaudière | 14 bar |
| Surface de grille | 2,39 m2 |
| Surface de chauffe directe | 10,0 m2 |
| Surface de chauffe | 117,37 m2 |
| Surface de surchauffe | 47,00 m2 |
| Diamètre des cylindres | 600 mm |
| Course des pistons | 550 mm |
| Charge max. par essieu | 17,4 t |
| Masse adhérente | 85,6 t |
| Masse en service | 85,6 t |
|
Sources :
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

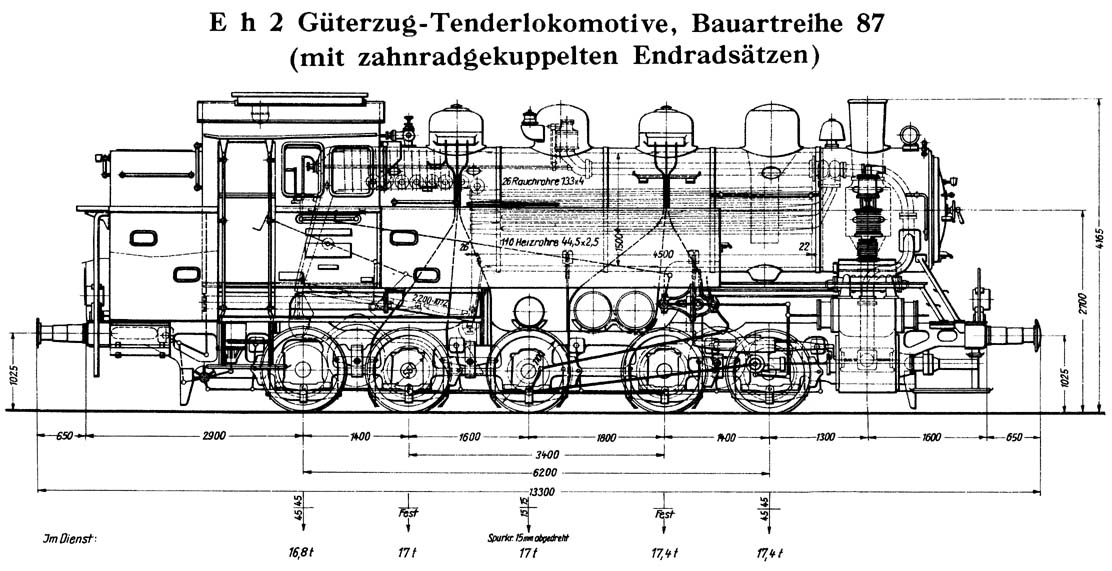

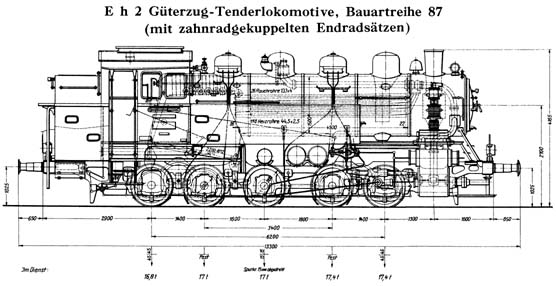

Grafik: Leitfaden für den Dampflokomotivdienst, 3. Aufl., Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Leipzig 1939
|
