Série 86
Locomotive-tender pour trains marchandises

Disposition d'essieux1'D 1' h2
Année de construction1928
Machines construites774
Essieux moteurs et accouplés Ø1400 mm
Essieux porteurs Ø avant850 mm
Essieux porteurs Ø arrière850 mm
Empattement rigide1700 mm
Empattement total10300 mm
Longueur hors tampons13 820 mm
Vitesse maximale70 km/h
Puissance1030 CV
Timbre de chaudière14 bar
Surface de grille2,39 m2
Surface de chauffe directe10,0 m2
Surface de chauffe  117,37 m2
Surface de surchauffe47,00 m2
Diamètre des cylindres570 mm
Course des pistons660 mm
Charge max. par essieu15,6 t
Masse adhérente60,6 t
Masse en service88,5 t
Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

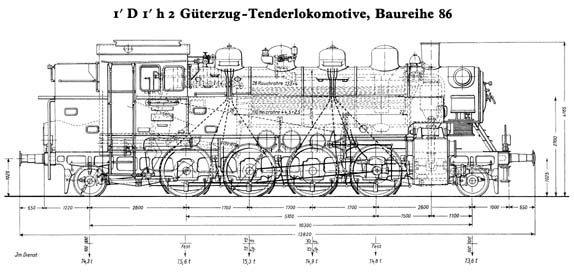

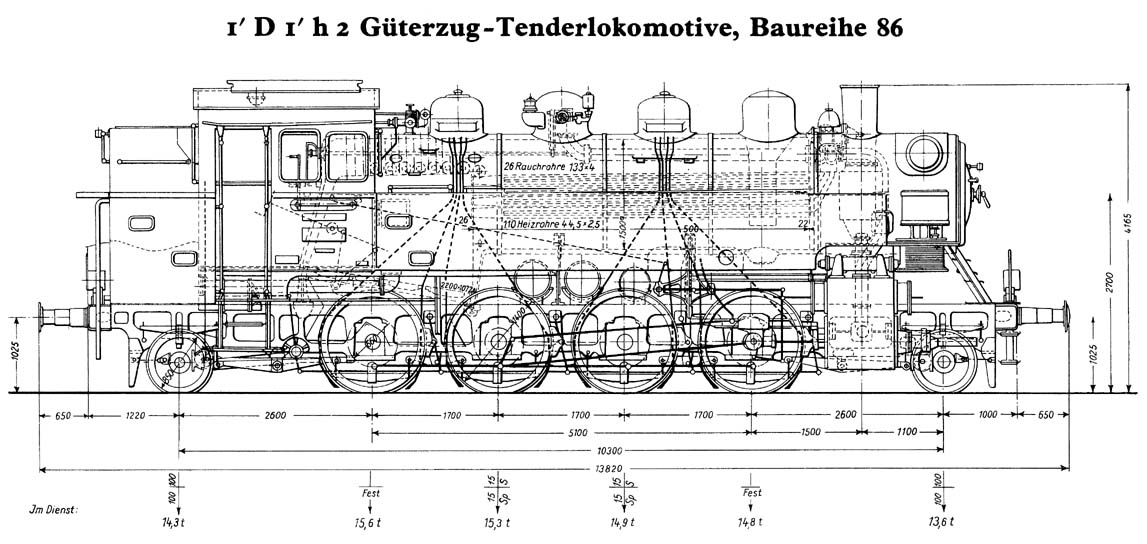

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
