Locomotive pour trains marchandises de la série 42
www.voisin.ch/dlok/

Série 42
Locomotive pour trains marchandises

Disposition d'essieux1'E h2
Année de construction1943
Machines construites?
Dernière mise hors service1960 (DB)
Essieux moteurs et accouplés Ø1400 mm
Essieux porteurs Ø avant850 mm
Essieux porteurs Ø arrière-
Empattement rigide3300 mm
Empattement total9200 mm
Longueur hors tampons23 000 mm
Vitesse maximale80 km/h
Puissance1800 CV
Timbre de chaudière16 bar
Surface de grille4,70 m2
Surface de chauffe directe19,3 m2
Surface de chauffe  199,54 m2
Surface de surchauffe75,68 m2
Diamètre des cylindres630 mm
Course des pistons660 mm
Charge max. par essieu17,6 t
Masse adhérente85,5 t
Masse en service96,6 t
Tender2'2' T 30
Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

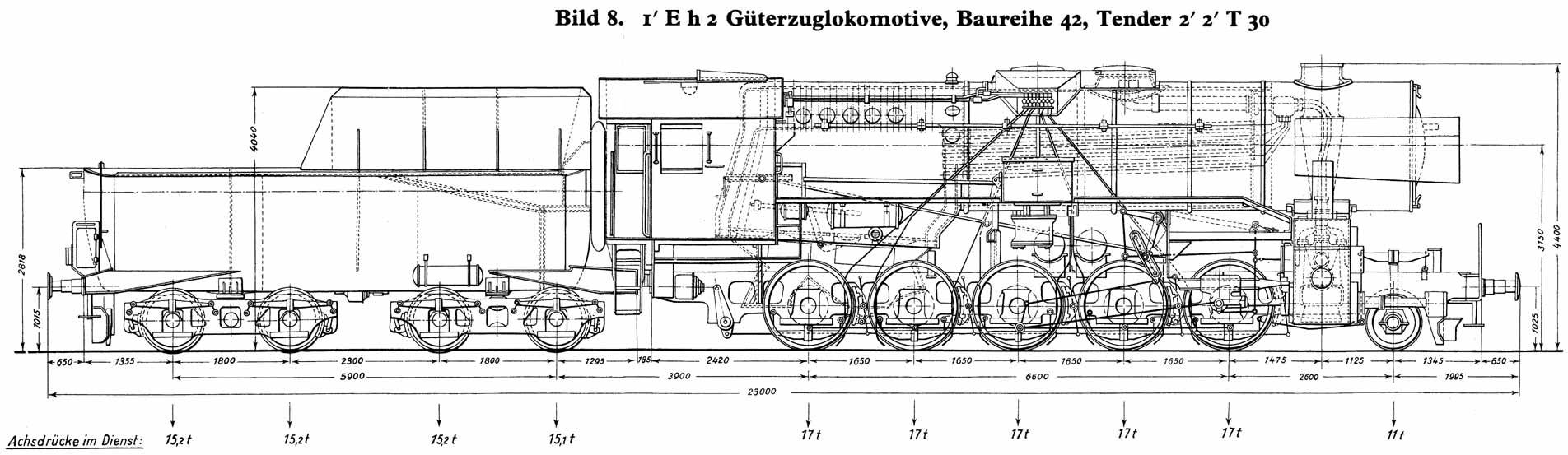

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
