Série 24
Locomotive pour trains voyageurs

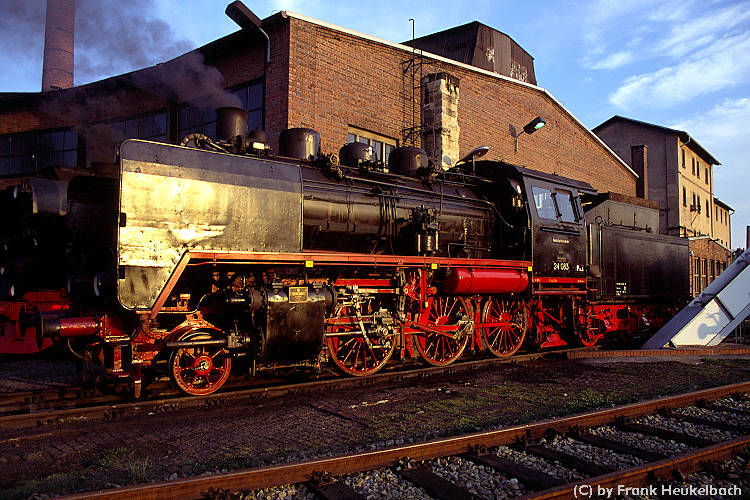

24 083 by Frank Heukelbach
Photo: (C) by Frank Heukelbach

Disposition d'essieux1'C h2
Année de construction1926
Machines construites95
Dernière mise hors service1966
Essieux moteurs et accouplés Ø1500 mm
Essieux porteurs Ø avant850 mm
Essieux porteurs Ø arrière-
Empattement rigide1800 mm
Empattement total6300 mm
Longueur hors tampons16 955 mm
Vitesse maximale90 km/h
Puissance920 CV
Timbre de chaudière14 bar
Surface de grille2,04 m2
Surface de chauffe directe8,7 m2
Surface de chauffe  104,48 m2
Surface de surchauffe37,34 m2
Diamètre des cylindres500 mm
Course des pistons660 mm
Charge max. par essieu15,1 t
Masse adhérente45,2 t
Masse en service45,2 t
Tender3 T 16 et 3 T 17
Sources :
www.dlok.de
Taschenbuch Deutsche Dampflokomotiven, Horst J. Obermayer, Franckh'sche Verlagshandlung, Stuttgart 1977
Henschel Lokomotiv-Taschenbuch Ausgabe 1952, Henschel & Sohn GmbH Kassel, Kassel 1952

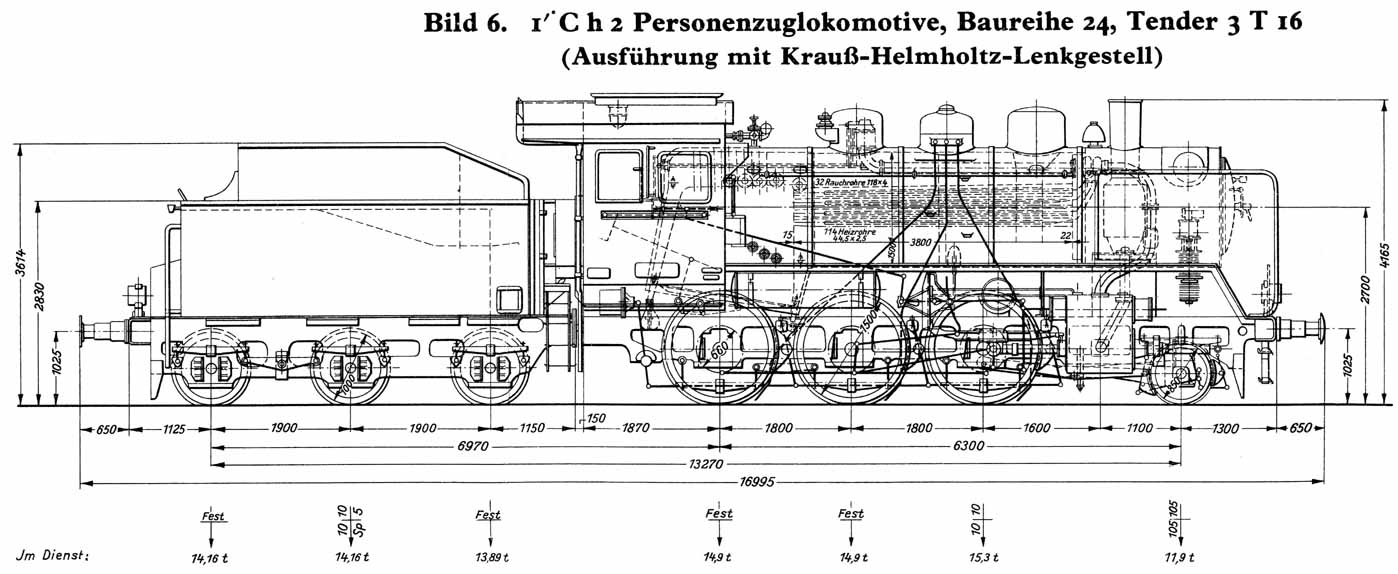

Grafik: Leitfaden für den Dampflokomotivdienst, Niederstraßer, Verkehrswissenschaftliche Lehrmittelgesellschaft mbH, Frankfurt a.M. 1957
