Baureihe
01 BDZ
Güterzuglokomotive

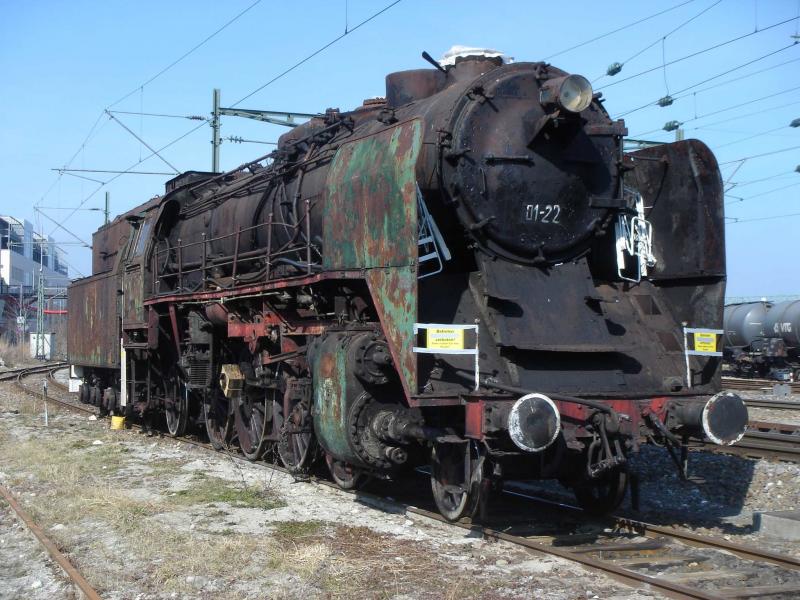

Foto: (C) by Jens G. Wingert
|
| Bauart | 1'D 1' h2 |
| Baujahr | 1935 |
| Gebaute Maschinen | 23 |
|
Treib- und
Kuppelrad Ø |
1650 mm |
|
Laufrad Ø vorn |
850 mm |
|
Laufrad Ø hinten |
1250 mm |
| Fester Achsstand | 3800 mm |
| Gesamt-Achsstand | 11 500 mm |
| Länge über Puffer (Lok) | 14 300 mm |
| Breite (01.03.2005) | 3120 mm |
| Höhe (01.03.2005) | 4623 mm |
| Höchstgeschwindigkeit | 90 km/h |
| Leistung | ~2200 PS |
| Kleinster Gleisbogen | 140 m |
|
| Kesselüberdruck | 16 kg/cm2 |
| Rostfläche | 4,86 m2 |
| Feuerbüchsheizfläche | 17,4 m2 |
| Rohrlänge | 5800 mm |
| Heizfläche Siederrohre (127) | 113,4 m2 |
| Heizfläche Rauchrohre (38) | 93,2 m2 |
| Verdampfungsheizfläche | 224 m2 |
| Überhitzungsheizfläche | 84 m2 |
| Totale Heizfläche | 308 m2 |
| Kesselmittellage | 3300 mm |
| Zylinder Durchmesser | 640 mm (595 mm nach Umbau) |
| Kolbenhub | 700 mm |
| Achslast max. | 17 t |
| Lokreibungslast | ~68,0 t |
| Leergewicht | 90,4 t |
| Lokdienstlast | ~100 t |
|
